nZEB i zrakonepropusnost: zašto ventilacija više nije dodatak
Prema Direktivi 2010/31/EU, od kraja 2020. sve nove zgrade u Europskoj uniji moraju biti zgrade gotovo nulte energije. U praksi to znači debelu toplinsku izolaciju, troslojno staklo i ovojnicu koja ne propušta zrak. Hrvatski Tehnički propis o racionalnoj uporabi energije i toplinskoj zaštiti u zgradama to provjerava mjerenjem.
- Čl. 27. U stambenim zgradama broj izmjena unutarnjeg zraka s vanjskim treba iznositi najmanje n = 0,5 h⁻¹.
- Čl. 30. Zrakopropusnost se dokazuje ispitivanjem na izgrađenoj zgradi prema HRN EN 13829, prije tehničkog pregleda. Pri 50 Pa granica je n50 = 3,0 h⁻¹ bez mehaničkog uređaja za ventilaciju, odnosno 1,5 h⁻¹ s njim. Obvezno je za zgrade gotovo nulte energije.
Zgrada koja prođe test zrakopropusnosti, a nema ventilaciju, predaje stanarima zadatak koji stari prozori nikad nisu tražili: da sami, nekoliko puta dnevno, izmijene zrak. Mnogi to ne rade, pogotovo noću, a u prvim zimama nova zgrada uz to otpušta i građevinsku vlagu iz betona i žbuke. Rezultat su prozori koji se ujutro cijede i reklamacije zbog plijesni u kutovima, o čemu više piše vodič kondenzacija na prozorima.
„…gljivice i vlaga su se pojavile ranije nego inače zimi”
Zašto lokalni rekuperatori u stambenoj zgradi
Lokalni rekuperatori daju svakoj sobi kontroliranu izmjenu zraka s povratom topline bez kanala, bez spuštenih stropova i bez strojarnice u stanu. Za projektanta to znači manje koordinacije instalacija, a za kupca stan koji diše od prvog dana.
- Bez kanala i spuštenih stropova. Svijetla visina ostaje, nema vertikala ni kutija u hodniku.
- Bez prostora za uređaj. Nema centralne jedinice u ostavi ni kanala koje bi trebalo čistiti.
- Postupno. Otvori se predvide u gradnji, a uređaji se ugrade prije primopredaje ili ih kupac doda kasnije.
- Svaka soba za sebe. Način rada za vlagu s tri razine osjetljivosti, noćni način, daljinski upravljač i aplikacija.
- Mala potrošnja. 2,5 do 8,5 W po uređaju, energetski razred A na EU oznaci.
Gdje se kanali ionako planiraju, centralni sustav s rekuperacijom za cijeli stan može biti bolje rješenje. Iskrenu usporedbu obje vrste pronaći ćete u vodiču lokalni ili centralni rekuperator.
Podaci za projekt
Svi podaci u tablici potječu s EU energetske oznake i informacijskog lista proizvoda ili iz kataloga proizvođača. Ništa nismo zaokružili naviše.
| Podatak | VT501 |
|---|---|
| Vrsta | Decentralizirani reverzibilni uređaj za jednu prostoriju, keramički akumulacijski izmjenjivač |
| Ciklus | 2 × 65 s, naizmjenično; uređaji rade u paru |
| Protok | 20 do 60 m³/h po uređaju |
| Snaga | 2,5 / 3,0 / 4,5 / 8,5 W (noćna, I, II, III) |
| Energetski razred | A (ljestvica A+ do G), Uredba (EU) 1254/2014 |
| Razina zvučne snage | 33 dB(A), prema EU energetskoj oznaci |
| Vanjski zid | 25 do 50 cm, cijev se skraćuje na mjeru |
| Dimenzije | promjer jedinice 160 mm, prednja ploča 242 × 242 mm |
| Načini rada | povrat topline, samo dovod, samo odvod, vlaga (3 razine), noćni |
| Upravljanje | daljinski upravljač, Wi-Fi aplikacija (VT501-WF), master/slave (VT501-MS) |
| Filtri | predfiltar i filtar G4 (prema proizvođaču) |
| EPREL | 2737723 (VT501-WF), 2737712 (VT501-MS) |
Kako ih predvidjeti u projektu
- Položaj. Na vanjskom zidu svake sobe u kojoj se boravi ili spava, visoko ispod stropa, dalje od namještaja do stropa i od zavjesa.
- Parovi. Uređaji rade u paru, na primjer dnevni boravak i spavaća soba. Unutarnja vrata trebaju zračnost pri dnu da se protok može izjednačiti.
- Kupaonica i kuhinja. Za prostorije bez prozora predvidite zasebne odsisne ventilatore; nudimo i EC ventilatore s nepovratnom zaklopkom.
- Struja i mreža. Utičnica ili izvod uz svaki uređaj, Wi-Fi pokrivenost ako će se koristiti aplikacija.
- Fasada. Vanjska kapa u boji fasade, poravnata po visini među stanovima. Kod kontaktne fasade spoj cijevi se brtvi paronepropusno s unutarnje strane i vodonepropusno s vanjske.
- Debljina zida. Standardna cijev za zidove od 25 do 50 cm, uključujući izolaciju.
Spavaće sobe, održavanje i primopredaja
Buka u spavaćoj sobi
Ventilator lokalnog uređaja je u sobi, pa ga se može čuti, posebno na najvišoj brzini. Razina zvučne snage prema EU oznaci iznosi 33 dB(A). U spavaćim sobama uređaj ne postavljajte iznad uzglavlja, a stanarima pokažite noćni način rada na najnižoj brzini. Ako projekt traži što tišu spavaću sobu i pri većem protoku, iskreno: centralni sustav s uređajem izvan stana to rješava bolje.
Održavanje bez servisera
Nema kanala koje bi trebalo čistiti ni centralne jedinice u stanu. Stanar povremeno izvadi filtar, usisa ga ili ispere i vrati, a keramički izmjenjivač povremeno opere. Pri primopredaji to pokazujemo ili ostavljamo kratke upute, da ventilacija ne ostane ugašena jer nitko nije znao kako radi.
Kako radimo s investitorima i izvođačima
- Pošaljite nam tlocrte i presjek vanjskog zida.
- Predlažemo raspored uređaja po stanovima i broj uređaja za projekt.
- Detalj prolaza kroz fasadu dogovaramo s projektantom i izvođačem.
- Uređaje ugrađujemo u dogovorenoj fazi, prije primopredaje ili po narudžbi kupaca.
- Kupcima stanova ostavljamo kratke upute za korištenje i čišćenje filtra.
Za kupce stanova svjež zrak bez otvaranja prozora postaje dio onoga što kupuju, a za vas jedan razlog manje za reklamacije zbog vlage. Ako gradite apartmane za najam, pogledajte i stranicu za iznajmljivače.
Za sljedeći sastanak projekta
- Označite u tlocrtu sobe s vanjskim zidom.
- Provjerite ukupnu debljinu zida s izolacijom.
- Predvidite utičnicu ispod stropa uz svaki uređaj.
- Odlučite ugrađuju li se uređaji prije primopredaje ili po narudžbi kupaca.
- Pošaljite nam tlocrte preko stranice kontakt.
Kratki odgovori
Treba li nZEB stan mehaničku ventilaciju?
Propis je izričito ne zahtijeva, ali za stambene zgrade traži najmanje 0,5 izmjena zraka na sat i ispitivanje zrakopropusnosti prije tehničkog pregleda. U dobro zabrtvljenom stanu tu izmjenu prozori sami ne osiguravaju, pa bez ventilacije teret prozračivanja ostaje na stanarima.
Koja je granica zrakopropusnosti za zgrade s mehaničkom ventilacijom?
Prema Tehničkom propisu (NN 128/15, čl. 30.), izmjereni protok pri razlici tlakova od 50 Pa ne smije biti veći od n50 = 3,0 h⁻¹ kod zgrada bez mehaničkog uređaja za ventilaciju, odnosno 1,5 h⁻¹ kod zgrada s mehaničkim uređajem. Ispituje se prema HRN EN 13829.

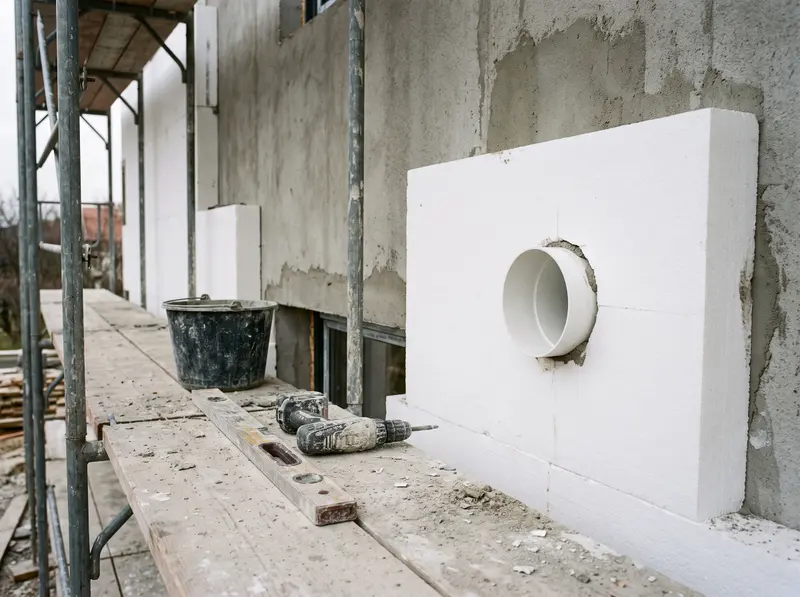

Može li se otvor za rekuperator predvidjeti tijekom gradnje?
Može. Otvor se predvidi u fazi grube gradnje ili izrade fasade, a uređaj se ugradi prije primopredaje stanova ili ga kupac doda kasnije. Raspored i detalj prolaza kroz fasadu dogovaramo s projektantom.
Mogu li kupci stanova sami naručiti ugradnju nakon useljenja?
Mogu. Ako otvori nisu predviđeni u projektu, za svaki novi otvor u pročelju treba suglasnost suvlasnika, a vanjske kape na fasadi neće biti poravnate. Zato je jednostavnije otvore i položaj kapa riješiti već u projektu.
Gdje preuzeti podatke o uređaju?
Informacijski list proizvoda prema EU uredbi (na engleskom) možete preuzeti na ovoj stranici, a energetsku oznaku pronaći u europskoj bazi EPREL pod brojem 2737723.
Izvori
- EUR-Lex, 2010. Direktiva 2010/31/EU o energetskim svojstvima zgrada
- Narodne novine, 2015. Tehnički propis o racionalnoj uporabi energije i toplinskoj zaštiti u zgradama (NN 128/2015)
- EPREL, Europska komisija. EU energetska oznaka i informacijski list, VT501-WF (EPREL 2737723)
Slike na ovoj stranici su ilustracije, a ne snimke stvarnih stanova naših kupaca. Brojke bez izvora izračunali smo sami, a formula i pretpostavke stoje uz svaku.
